Pesquise toda a estação Equipamento de britagem

Secador de AreiaSecador de Areia

Secador de areia

Materiais aplicados:nAreia de rio, areia de quartzo, areia artificial, areia de sílica, areia amarela, areia mineral, minério, escória, escória de alto forno, cinza volante, cinza, etc. em materiais de construção, processo de tratamento de minério, indústria de carvão e usina de energia e breve.
  • Comprimento:6-8.5m
  • Capacidade: 20-99 TPH

O que é o Secador de Areia?

Um secador de areia é um tipo de equipamento de secagem usado para remover a umidade de materiais granulares, particularmente adequado para secar areia artificial, areia de rio, areia de quartzo/sílica e materiais similares. Possui várias vantagens, incluindo alta capacidade de produção, ampla faixa de aplicação, baixa resistência ao fluxo, flexibilidade operacional e facilidade de uso. Além de secar areia, também pode ser usado para secar pó mineral, cinzas de carvão, escória e outras substâncias. O secador de areia pode ser alimentado por diferentes fontes, como carvão, óleo e gás.

Os secadores de areia podem ser classificados com base em dois fatores principais: o volume e os materiais a serem secos.

Com base no volume:

Secadores de areia grandes: são projetados para operações de secagem de alta capacidade e são adequados para aplicações em escala industrial.

Secadores de areia pequenos: são projetados para necessidades de secagem em menor escala, como em laboratórios ou pequenas instalações de produção.

Baseado em materiais:

Secador de areia de sílica: Projetado especificamente para secar areia de sílica, que é comumente usada na construção, fabricação de vidro e fundições.

Secador de areia de quartzo: Projetado para secar areia de quartzo, amplamente utilizada em indústrias como filtragem de água, cerâmica e eletrônica.

Secador de areia de rio: Usado para secar areia extraída de rios, normalmente para fins de construção.

Secador de areia amarela: Utilizado para secar areia amarela, tipo de areia comumente encontrada em áreas litorâneas e utilizada na construção civil.

Secador de areia de zircônia: Projetado especificamente para secar areia de zircônia, muito utilizada na indústria cerâmica e como material refratário.

Secador de areia de granada: Usado para secar areia de granada, comumente usado para jateamento, corte por jato de água e aplicações de filtração.

Estas são algumas classificações comuns de secadores de areia com base no volume e nos materiais específicos para os quais eles são projetados para secar.

As máquinas secadoras de areia têm várias aplicações em diferentes setores. Algumas aplicações comuns incluem:

Materiais de construção: Os secadores de areia são usados ​​para secar areia artificial, areia de rio, areia de quartzo/sílica, areia amarela e outros tipos de areia usados ​​em materiais de construção como concreto, argamassa e gesso.

Processo de beneficiamento de minério: Os secadores de areia são usados ​​para secar pó de ferro, pó de minério de zinco e outros pós de minério durante o processo de beneficiamento de minério. Isso ajuda a reduzir o teor de umidade, melhorando o manuseio e facilitando o processamento posterior.

Indústria de cimento: Os secadores de areia podem ser usados ​​para secar partículas como cinzas volantes e calcário, que são usados ​​como aditivos na produção de cimento. A secagem desses materiais ajuda a melhorar suas propriedades de manuseio e armazenamento.

Indústria de carvão e usina de energia: Os secadores de areia são utilizados para secar pó de carvão bruto, semicoque, ganga de carvão, cinzas de carvão e outros materiais relacionados ao carvão. Isso é importante para a preparação e utilização do carvão na indústria do carvão e nas operações das usinas de energia.

Outras indústrias: Os secadores de areia também podem ser usados ​​em várias outras indústrias para a secagem de diferentes materiais. Estes incluem argamassa seca, escória, argila, gesso, indústria química, fundição e outras indústrias onde a secagem de materiais granulares é necessária.

No geral, as máquinas secadoras de areia têm uma ampla gama de aplicações em indústrias onde a secagem de materiais granulares é necessária para melhorar o manuseio, processamento e armazenamento dos materiais.

Aplicações do secador de areia.jpg

Aplicações do secador de areia

Princípio de funcionamento do equipamento de secagem de areia

O princípio de funcionamento do equipamento de secagem de areia envolve três sistemas principais: sistema de caldeira, sistema de troca de calor e sistema de coleta de pó.

Sistema de caldeira: O equipamento de secagem de areia utiliza tecnologia de estufa de jato quente. Um fogão a quente gera ar de alta temperatura que é necessário para o processo de secagem. O fogão aquece combustível, como carvão, gás natural ou biomassa, para produzir ar quente.

Sistema de troca de calor: O sistema de troca de calor consiste principalmente em um tambor de três cilindros. A areia úmida é alimentada no tambor e, à medida que gira, entra em contato com o ar quente produzido pelo fogão a jato de calor. As pás de levantamento fixadas na parede interna do tambor ajudam a levantar a areia úmida, garantindo que ela fique em pleno contato com o vento escaldante. A ação rotativa do tambor e o levantamento da areia promovem uma eficiente transferência de calor e secagem.

Sistema coletor de poeira: À medida que ocorre o processo de secagem, algumas partículas finas e poeira podem ser transportadas pelo ar. Para evitar o desperdício de recursos e a poluição do ar, um coletor de pó é empregado. O coletor de poeira captura e coleta as partículas finas e a poeira antes de serem liberadas na atmosfera, garantindo que o ar ao redor permaneça limpo.

De modo geral, o equipamento de secagem de areia opera por meio de uma estufa de jato quente para produzir ar quente, que é então circulado por um tambor de três cilindros. A troca de calor entre o ar quente e a areia úmida dentro do tambor facilita a secagem eficiente. Um sistema de coleta de poeira é usado para capturar e coletar quaisquer partículas finas ou poeira gerada durante o processo de secagem.

Princípio de funcionamento do secador de areia.gif

Princípio de funcionamento do secador de areia

O secador rotativo de areia consiste em vários componentes, incluindo:

Cilindro Rotativo: Esta é a parte principal do secador de areia onde ocorre o processo de secagem. É um grande tambor giratório que retém a areia e facilita a transferência de calor.

Equipamento Indutor de Ar: Este equipamento é responsável por fornecer o ar quente necessário para a secagem da areia. Pode ser um fogão a quente ou qualquer outro sistema de aquecimento que gere ar em alta temperatura.

Equipamento de dispersão de alta velocidade: Este equipamento ajuda a espalhar e dispersar a areia úmida dentro do cilindro rotativo, garantindo o contato ideal entre a areia e o ar quente para uma secagem eficiente.

Placa de elevação: A placa de elevação é fixada na parede interna do cilindro rotativo e ajuda a levantar e soltar a areia à medida que o tambor gira. Isso promove uma secagem uniforme e evita que o material grude na parede do cilindro.

Dispositivo Automático de Limpeza: Este dispositivo ajuda a remover quaisquer impurezas ou detritos que possam se acumular durante o processo de secagem, garantindo que a areia permaneça limpa.

Dispositivo de Transmissão: O dispositivo de transmissão é responsável por conduzir a rotação do cilindro rotativo.

Equipamento de transporte: Este equipamento é usado para transportar a areia seca do secador para um local designado.

Equipamento de Ar Quente: Este equipamento gera e fornece o ar quente necessário para o processo de secagem.

Redutor de velocidade: O redutor de velocidade é usado para ajustar a velocidade de rotação do cilindro rotativo para desempenho de secagem ideal.

Dispositivo de Suporte e Vedação: Este dispositivo fornece suporte ao secador de areia e garante uma vedação estanque para evitar vazamento de ar.

As vantagens de um secador rotativo de areia incluem:

Acabamento requintado: O uso de placas de manganês resistentes ao desgaste na construção do secador de areia aumenta sua durabilidade e prolonga sua vida útil.

Desempenho estável e processo avançado: O secador de areia permite o controle preciso da umidade de saída da areia, garantindo que ela atenda às especificações exigidas. Também ajuda a manter a qualidade da areia durante o processo de secagem.

Pequena área ocupada: O design compacto e eficiente do secador rotativo de areia permite que ele ocupe 60% menos espaço em comparação com as máquinas secadoras tradicionais, tornando-o adequado para instalações com disponibilidade de espaço limitada.

Manutenção de baixo custo: O secador de areia requer manutenção mínima, reduzindo os custos operacionais gerais.

Baixo Consumo de Energia: O secador de areia é projetado para otimizar a eficiência energética, resultando em menor consumo de energia durante o processo de secagem.

Alta Mecanização: O secador de areia incorpora recursos de automação que tornam o processo de secagem mais eficiente e reduzem a necessidade de intervenção manual.

No geral, o secador rotativo de areia oferece vantagens em termos de durabilidade, desempenho, eficiência de espaço, manutenção, consumo de energia e automação, tornando-o uma escolha confiável para secagem de areia.

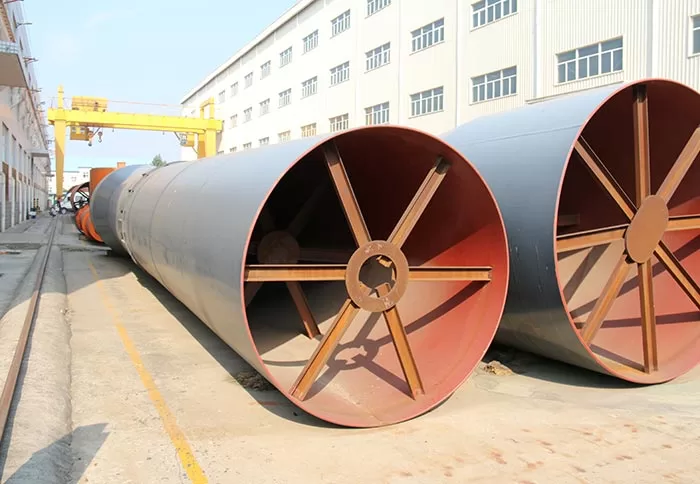

Secador de areia

Estrutura do secador de areia

Durante a instalação de uma máquina secadora de areia, há várias considerações importantes a ter em mente:

Colocação e Fixação: A máquina secadora de areia deve ser instalada em um leito de concreto horizontal. Deve ser fixado com segurança usando parafusos de ancoragem para garantir a estabilidade durante a operação.

Alinhamento: O corpo principal do secador de areia rotativo deve ser posicionado perpendicularmente ao solo horizontal. Isso garante o bom funcionamento e evita qualquer desequilíbrio.

Inspeção de parafusos e portas: Antes de ligar a máquina, é fundamental verificar todos os parafusos de ancoragem para garantir que estejam bem apertados. Além disso, inspecione a porta do motor principal para garantir que esteja bem travada.

Fiação e chave de controle: Aloque e conecte os fios necessários e chaves de controle de acordo com os requisitos indicados. Isso garante a conexão elétrica adequada e o controle da máquina secadora de areia.

Ao seguir esses cuidados durante o processo de instalação, você pode garantir que a máquina secadora de areia esteja posicionada, presa e conectada corretamente, permitindo uma operação eficiente e segura.

Local do Cliente do Secador de Areia

Fabricante de Secador de Areia

Henan Zoneding Heavy Machinery Co. Ltd. é um fabricante respeitável e profissional de secadores de areia. Sua sede está localizada no centro de máquinas e possui uma equipe de mais de 2,300 funcionários on-line, incluindo 360 engenheiros qualificados. Eles se dedicam a fornecer excelente consultoria pré-venda, orientação na venda e serviço pós-venda.

Quando você entrar em contato com eles, sua equipe de vendas experiente poderá fornecer uma cotação de preço para o secador de areia e oferecer soluções e fluxogramas personalizados para suas necessidades específicas. Você pode interagir facilmente com a equipe de vendas por meio de bate-papo on-line ou deixando uma mensagem em seu site.

A Henan Zoneding Heavy Machinery Co. Ltd. se orgulha de sua experiência na fabricação de secadores de areia e tem como objetivo fornecer produtos de alta qualidade e suporte abrangente ao cliente.

Especificação geral

Item / Unidade / ModeloΦ2.5 × 7mΦ2.7 × 7mΦ3.0 × 7.0mΦ3.2 × 7.0mΦ3.6 × 8m
Diâmetro do cilindro externo (m)2.52.73.03.23.6
Comprimento do cilindro externo (m)777.07.08
Volume do cilindro (m³)16.6316.6352.67852.67881.38
Velocidade de rotação do cilindro (rpm)4-104-104-104-104-10
Umidade inicial da escória (%)10-1210-1210-1210-1210-12
Umidade final da escória (%)11111
Umidade inicial do solo amarelo (%)8-108-108-108-108-10
Umidade final do solo amarelo (%)0.5-10.5-10.5-10.5-10.5-1
Temperatura mais alta do ar de admissão (℃)700 750-℃700 750-℃700 750-℃700 750-℃700 750-℃
Capacidade de produção (T / h)Areia amarela: 25-30
Escória: 20-25
Areia amarela: 30-35
Escória: 25-30
Areia amarela: 35-40
Escória: 30-35
Areia amarela: 45-50
Escória: 35-40
Areia amarela: 65-70
Escória: 60-65
tipo de motorA2-132m-4EA2-132m-4EA2-160m-4A2-160m-4A2-160m-4
Potência do motor (kw)7.5 × 211 × 27.5 × 47.5 × 415 × 4
Tipo redutorXWD7-23-11WXWD7-23-11WXWD6-23-7.5KWXWD6-23-7.5KWXWD8-23-15KW
Razão de velocidade do redutor2929292929

Observe que as informações fornecidas estão sujeitas a alterações conforme a tecnologia melhora.
